MaxxECU RACE
MaxxECU RACE
MaxxECU RACE
MaxxECU RACE
MaxxECU RACE
MaxxECU RACE
MaxxECU RACE
MaxxECU RACE
Dela denna produkt:

MaxxECU RACE / RACE H2O

Produkt nr: 1783 / 1896

  • Extremt mångsidig motorstyrning för kraftfulla motorer med upp till 8 sekventiella cylindrar. Upp till 12 i wasted spark
  • Snabbare och enklare med inbyggd bredbandslambda och MAP-sensor upp till 3bars laddtryck
  • Kom igång med seriösa inställningsmöjligheter med avancerade funktioner såsom inbyggd E-gas, 8 EGT, knack givar ingångar och en supersnabb Cortex M3 processor

Utvalda funktioner
  • Anti-lag och launch
  • E-gas
  • Knackreglering
  • Intern bredbandslambda
  • Shift-cut och intern loggning
  • Flex bränsle
  • Variabel kamaxel styrning
  • CAN bus
  • Anti-spinn (traction control)
  • 2 knack givar ingångar
  • 8 inbyggda EGT (i kabelhärva 2)
  • 8 spridarutgångar (hög/låg ohm)
  • 8 tändutgångar
  • 9 extra lågdrivande utgångar
  • 2 extra högdrivande utgångar
  • 2 extra utgångar för E-gas
  • 8 extra analoga ingångar
  • 4 extra digitala ingångar
  • Blåtand
Jämför våra ECUer
MaxxECU RACE styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 8 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU RACE ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 2 extra temperatur ingångar som även kan användas som knappar
  • 2 knack sensor ingångar (med full knackreglering)
  • 6 extra analoga 0-5V ingångar som t.ex. kan användas för att mäta bränsletryck, oljetryck etc
  • 4 extra digitala ingångar som t.ex. kan användas som hastighetsingångar (VR/digital), knappar, etanolsensor etc
  • 8 EGT TYPE-K/N ingångar (1200C) i kabelhärva 2
MaxxECU RACE utgångar
  • 8 spridarutgångar (Peak/hold). 1-2 hög/låg ohm spridare per utgång. 8A per utgång
  • 8 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 9 extra lågdrivande utgångar för utökade funktioner såsom bränslepump, fläkt, variabel kamaxelstyrning, tomgångsmotor etc. GPO 1-8,10 (2A), GPO 9 (5A)
  • 2 extra högdrivande utgångar (GPO 15,16) (2A)
  • 4 extra motor utgångar (ex E-gas). GPO 11-14 (2A)
MaxxECU RACE tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune
  • Blåtand för kommunikation med Android app MDash eller RealDash
  • 8MB minne för intern logging, upp till 1000Hz.
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvudprocessor. Tre extra processorer för att hantera trigger, spridare och knacksensorer
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 50Hz samplingfrekvens på alla EGT ingångar
  • 1000Hz samplingfrekvens på alla analoga ingångar
  • Vikt: 880g
  • 155x195x40mm (inkluderat monteringspunkter men ej utstickande kontaktdon)
MTune mappnings funktioner
MaxxECU trigger stöd
See supported trigger system in online tech pages.
MaxxECU motorskydd
  • Bränslekorrigering baserad på EGT
  • Brytning/varning för mager bränsleblandning
  • Brytning/varning beroende på EGT
  • Varvstopp med avancerade inställningsmöjligheter
  • Avancerat och flexibelt inbyggt varningssystem
  • Bränslekorrigering mot lambda
MaxxECU automatväxellådsstöd
MaxxECU funktionalitet
  • Launch (med flera steg)
  • Rullande launch
  • Anti-lag (via E-Gas eller ventil)
  • Anti-spinn (traction control)
  • Power management
  • Shift-cut
  • Bränsleavstängning vid motorbroms
  • Lambda korrigering i alla lägen mot önskat värde (closed loop)
  • Lustgasstyrning
  • AC kontroll
  • Laddtrycksstyrning i alla former inklusive avancerade kompenseringstabeller
  • Justering av laddtrycksnivåer med avancerade möjlighet att skapa egna villkor eller bara mot en fysisk knapp, eller MDash knapp
  • E-Gas stöd
  • Variabel kamaxelstyrning (VVTi/VANOS)
  • Loggning: upp till 1000Hz, PC loggning upp till 20Hz
  • Inbyggd feldiagnostik och felhantering
  • Tomgångsstyrning via E-gas, ventil, stegmotor eller tändreglering
  • Uppvarvningskontroll med hjälp av tändning eller tomgångsmotor mot önskat varvtal
  • Flertalet olika möjligheter för att låsa tändning för att underlätta synkning med tändlampa
  • Flex bränsle, kompensera tändning, uppstart, bränsle etc mot etanolvärde
MaxxECU avancerad funktionalitet
  • Hastighetsspärr (två nivåer)
  • Bränslekorrigering på cylindernivå
  • Spridar staging
  • Virtual bränsletank och bränsleåtgång
  • Valbara filter på TPS,RPM och MAP signalerna
  • Trailing ignition (wankel etc)
  • Virtuella funktioner för att aktivera interna funktioner via avancerade villkor
  • Använd en TYPE-K givare som IAT upp till 350grader C
  • Kolsyre laddtrycksregleringsmöjligheter för dragracing
  • Aktivera extra tabeller för korrigering mot knapp eller interna funktioner med villkor
  • Power management system för att begränsa effekten vid dragracing och gata med mycket effekt
  • CAN inputs (avancerat) - Ta emot CAN bus data från externa enheter som skickar CAN som sedan kan användas för att trigga funktioner
  • Starta den interna loggningen baserat på egna villkor, såsom hastighet, laddtryck, antal lagrade felkoder etc, möjligheterna är oändliga
  • Timer och räknare, samt meter räknare
  • CAN för OEM protocol, OBDII
  • Kopplingsslir kontrol utifrån egna tabeller som exempel på styrning som kan göras
  • Mäta spridarresistans direkt från MTune
  • Inbyggt trigger oscilloskop
  • Inbyggd trigger logger
  • Valbara axlar i princip alla tabeller
  • Flexibla utgångsfunktioner
  • Flexibla PWM/FREQ utgångsfunktioner
  • Hastighetsutgång som kan kalibreras
  • Varvräknarutgång med valbar utspänning (+5/12V)
  • Seq låde styrning
Exceptionell byggkvalitet på alla komponenter

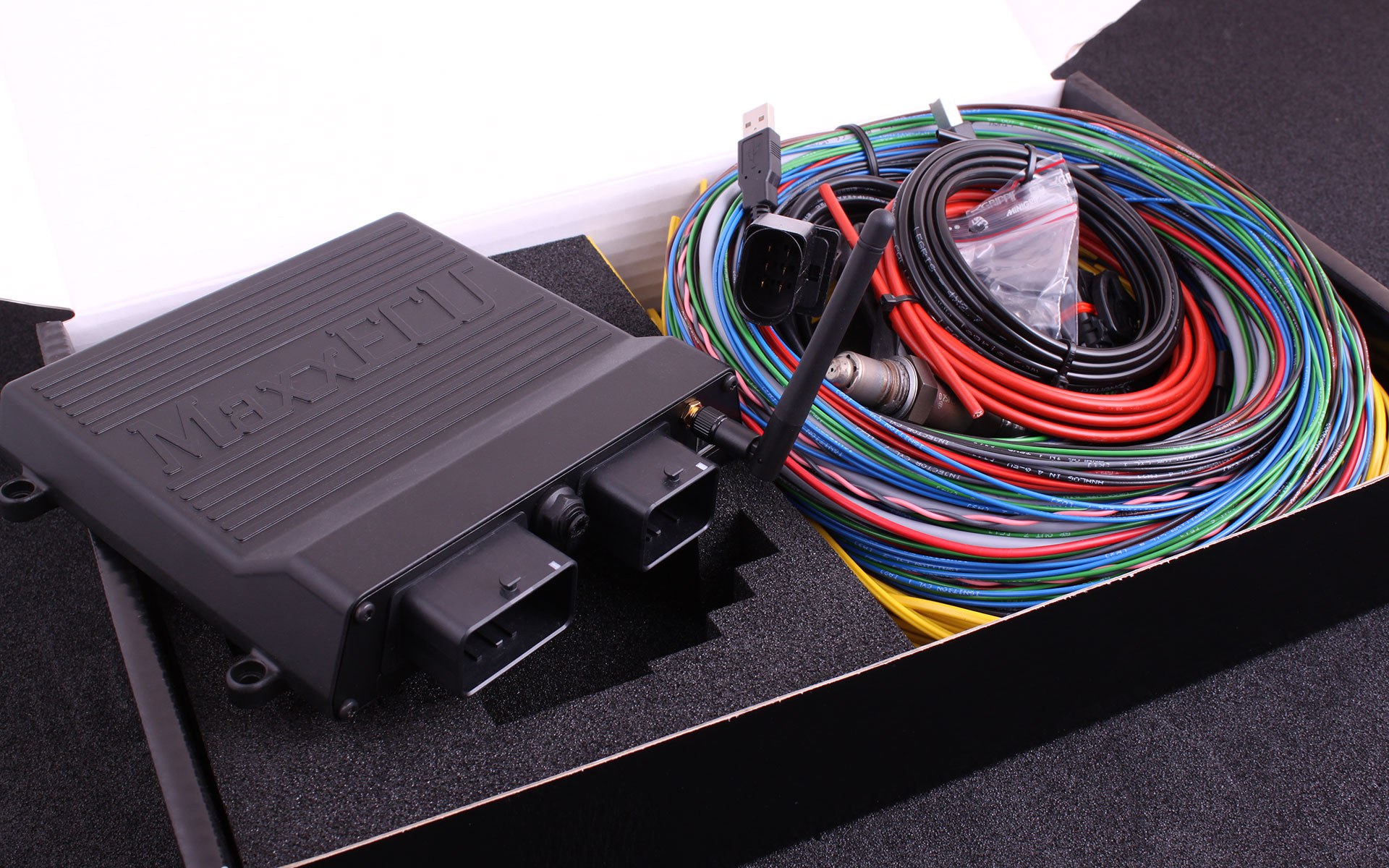

Vi föredrar att sälja våra toppmoderna produkter som snyggt förpackade kit, komplett med kablage, bredbandslambda och kontaktdon

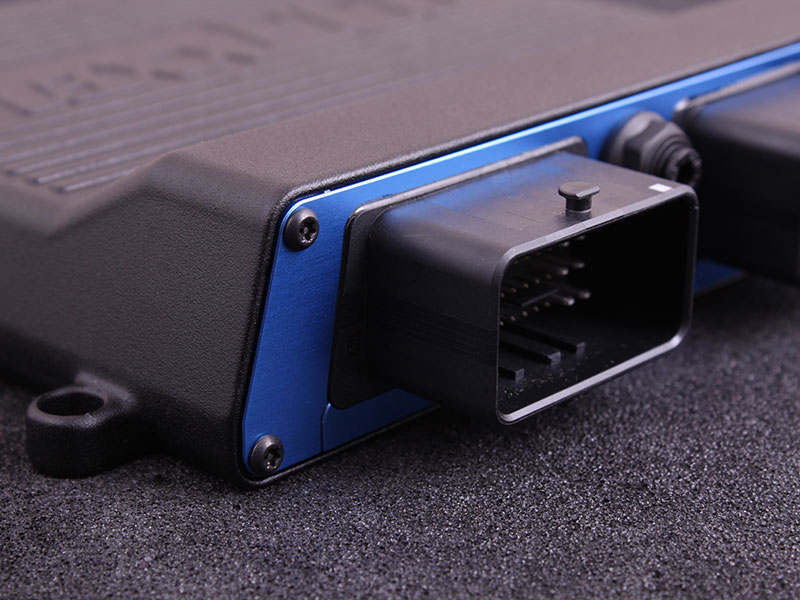

Alla MaxxECU-produkter använder högkvalitativa Automotive Molex-kontakter

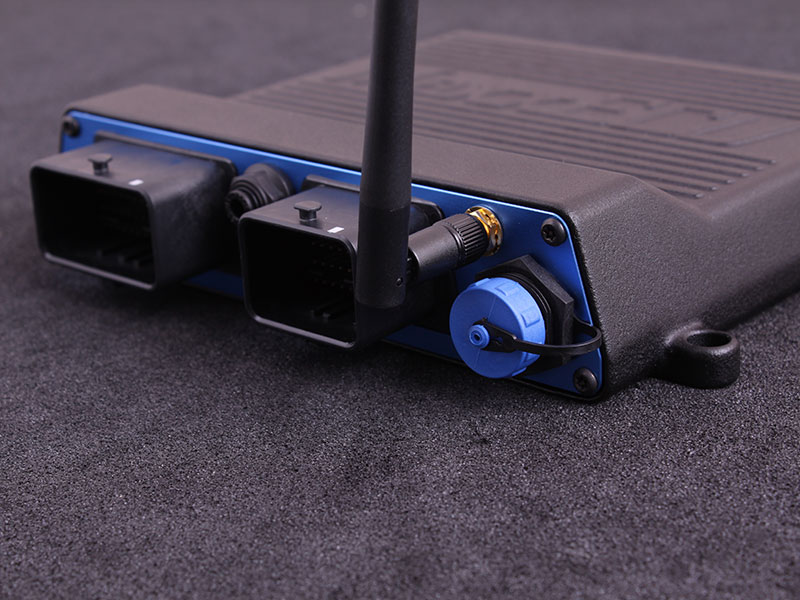

MaxxECU RACE H20 - En variant av MaxxECU RACE som är vattentät
MaxxECU RACE H20 - En variant av MaxxECU RACE som är vattentät
MaxxECU RACE H20 - En variant av MaxxECU RACE som är vattentät

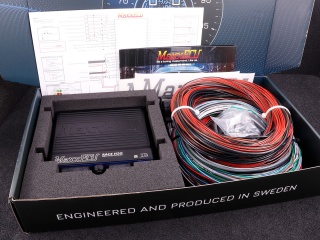

Included items

BASIC

STANDARD

PREMIUM
ECU enheten
ECU kontaktdon och stift
Kabelhärva 1
USB kabel för kommunikation
Push-lock nippel (intern MAP-sensor)
Push-lock slangkitt (intern MAP-sensor)
Elschema i utskrivet format
Quick guide i utskrivet format
Alla detaljer snyggt förpackade i låda
Äkta Bosch LSU 4.2 bredbandslambdasensor (2 till MaxxECU PRO)
Kontaktdon till BOSCH LSU 4.2 (2 till MaxxECU PRO)
Resterande kabelhärvor (om det finns tillgängligt för vald ECU)
