MaxxECU V1

Produkt nr: 913

  • Avancerat motorstyrsystem för upp till 8 sekventiella cylindrar. Upp till 12 cylindrar i wasted spark
  • Snabbare och enklare med inbyggd bredbandslambda och MAP-sensor upp till 3bars laddtryck
  • Kom igång snabbare med det enkla och kraftfulla MTune

Utvalda funktioner
  • Launch
  • Anti-spinn (traction control)
  • Anti-lag
  • Shift cut
  • Flex bränsle
  • Variabel kamelstyrning
  • CAN bus
  • 8 EGT ingångar direkt i sidan
  • 8 spridarutgångar (hög/låg ohm)
  • 8 tändutgångar
  • 9 extra lågdrivande utgångar
  • 4 extra analoga ingångar
  • 2 extra digitala/VR ingångar
Jämför våra ECUer Köp här!
MaxxECU V1 styrning
  • Alla 1-12 cylindrar (fyrtakt)
  • Upp till 8 cylindrar fullt sekventiellt
  • Upp till 12 cylindrar i wasted spark
MaxxECU V1 ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • Bredbandslambda direkt i ECUn utan extern elektronik. Stödjer Bosch LSU 4.2 och 4.9
  • 2 trigger ingångar (VR eller digital). Automatisk detektering av trigger nivå. Trigger signalerna processas av en helt separat processor för att minimera problem med störningar
  • 2 extra temperaturingångar som även kan användas som brytaringång
  • 2 extra 0-5V ingångar som kan användas för t.ex. oljetryck, bränsletryck etc
  • 2 digitala ingångar som kan användas för knappar eller hastighetsingångar (VR/digital)
  • Inbyggd MAP-sensor för upp till 3bars laddtryck
  • 8 EGT ingångar rakt in i ECUn utan extern elektronik
MaxxECU V1 utgångar
  • 8 spridarutgångar (Peak/hold). 1-2 hög/låg ohm spridare per utgång. 8A per utgång
  • 8 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 9 utgångar för extra funktioner såsom bränslepump, fläkt, varningslampa, laddtrycksventiler etc.
MaxxECU V1 tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune

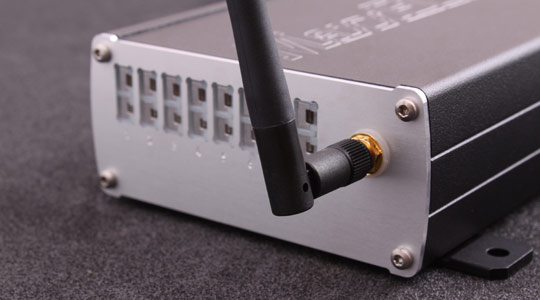

  • Blåtand för kommunikation med Android app MDash eller RealDash
  • 8MB minne för intern loggning upp till 1000Hz
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvud processor. Tre extra processorer som hanterar trigger, spridare och EGT
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 50Hz samplingfrekvens på alla EGT ingångar
  • 1000Hz samplingfrekvens på alla analoga ingångar
  • Vikt: 528g (utan monteringstillbehör)
  • 140x106x46mm (mått utan att utstickande kontaktdon eller monteringstillbehör)
  • Aluminium låda
MaxxECU V1 revision uppdateringar
Rev 9
  • Stöd för BOSCH LSU 4.9 bredbandslambdasensor
Rev 7
  • Dubbelt så mycket internt loggningsminne och möjlighet för högre loggningshastighet
  • DIN 1/2 kan nu även ta emot VR signaler
Rev 6
  • Spridarutgångarna klarar nu 8A per utgång
  • Den interna bredbandslambda (med LSU 4.2) kan nu mäta väldigt låga lambdavärden (under 0.65) för metanol motorer
Rev 4
  • Valbar spänning (5 eller 12V) på TACHO utgången
  • GPO 7 kan nu även användas som en digital ingång (DIN 3)
MTune mappnings funktioner
MaxxECU trigger stöd
  • VR-givare eller digital (Hall, opto)
  • Fördelare
  • Standard missing tooth (60-2, 36-1). Stödjer 2-1 till 180-4
  • Missing tooth på kammen
  • Multitooth trigger (2+1 till 180+1)
  • Audi 5-cyl
  • Chrysler Hemi SRT-8 32-2-2
  • Diahatsu Mira 3-cyl (3+1 on cam).
  • Diahatsu Mira JB (4+1 on CAM)
  • Dondge Viper V10
  • Dodge Viper V10 (gen 2 96-02)
  • Ford Cosworth (4 on crank, 2 on cam)
  • GM LSx
  • GM LS 24x, any cam pattern
  • GM LT5 gen I (8+1 on crank)
  • Harley davidson EVO
  • Honda K20 (12+1)
  • Honda K20A2 (with CAM sensor)
  • Honda K20Z4 12+1 crank med 4+1 cam trigger
  • Jeep Cherokee (MJ-XJ 19)
  • Kawasaki JET SKI 1100 DI STX
  • Mazda 1.6 MX5/Miata/Eunos
  • Mazda MX5 NB (99-05)
  • Mazda RX8, 2 (Z engines) 36-2-2-2
  • Mitsubishi 4/2
  • Mitsubishi EVO X
  • Nissan CAS
  • Nissan HR16DE
  • Nissan VQ30DE
  • Nissan VQ35DE
  • Renix 44-2-2
  • Renix 66-2-2-2
  • Rover V8
  • Rover K-series (lotus elise) 1.8
  • Single pulse per 720 degrees (piggyback trigger)
  • Subaru EJ20 (early) 6crank+7cam teeth
  • Subaru EJ20
  • Suzuki 13B (kräver moddat triggerhjul)
  • Suzuki G16B (ON CAM)
  • Suzuki GSX (med digitalgivare)
  • Suzuki Swift 2012 - 2017 K12B
  • Suzuki Swift M15A 2005 - 2010
  • Yamaha jet ski waverunner (2010)
MaxxECU CAM stöd
  • 1 tand per kamaxelvarv
  • 2JZ 3-teeth 7 VTTi
  • N-1 on cam (missing tooth)
  • N+1 extra tooth
  • Alfa Romeo Twin Spark 95 - 05
  • AMG C63 V8
  • BMW 6+1 extra (S50)
  • BMW M62 (rising)
  • BMW S65
  • Chrystler Hemi SRT-8
  • Ford BARRA
  • Ford Cosworth (4 on crank, 2 on cam)
  • Ford Duratec (CAM)
  • Ford ST170 (CAM)
  • Ford Mustang 5.0 Coyote
  • Honda CBR1000RR (2+1)
  • Honda K20A2
  • Honda F20C
  • Honda J35A3
  • Honda L15A
  • GM LS3
  • MAP sensor as sync on ITB
  • MAP sensor as sync on V-Twin
  • Mazda MX5 NB cam trigger with missing tooth
  • Mazda MX5 NC
  • Mazda 2 (Z engines)
  • Mitsubishi Evo cam
  • Nissan VQ35DE
  • Nissan VQ30DE
  • Nissan HR16DE
  • Nissan VK45DE
  • Nissan QG18
  • Porsche 996 2001-2005 M96/70
  • Subaru MY06 - MY14 (WRX STI)
  • Suzuki swift 2012-2017 K12B
  • Suzuki Swift M15A 2005 - 2010
  • Suzuki K15B
  • Toyota 1GR-FE/3UR-FE
  • Toyota 2NR
  • Volvo T5/T6
  • Volvo B5244S
  • VW 1.8T (CAM)
MaxxECU motorskydd
  • Bränslekorrigering baserad på EGT
  • Brytning/varning för mager bränsleblandning
  • Brytning/varning beroende på EGT
  • Varvstopp med avancerade inställningsmöjligheter
  • Avancerat och flexibelt inbyggt varningssystem
  • Bränslekorrigering mot lambda
MaxxECU automatväxellådsstöd
  • 4L80E/4L85E
  • 4L60E/4L65E
  • Toyota A340E
  • Toyota A341E
  • Toyota A650E
MaxxECU funktionalitet
  • Launch (med flera steg)
  • Rullande launch
  • Anti-lag (via E-Gas eller ventil)
  • Anti-spinn (traction control)
  • Power management
  • Shift-cut
  • Bränsleavstängning vid motorbroms
  • Lambda korrigering i alla lägen mot önskat värde (closed loop)
  • Lustgasstyrning
  • AC kontroll
  • Laddtrycksstyrning i alla former inklusive avancerade kompenseringstabeller
  • Justering av laddtrycksnivåer med avancerade möjlighet att skapa egna villkor eller bara mot en fysisk knapp, eller MDash knapp
  • E-Gas stöd
  • Variabel kamaxelstyrning (VVTi/VANOS)
  • Loggning: upp till 1000Hz, PC loggning upp till 20Hz
  • Inbyggd feldiagnostik och felhantering
  • Tomgångsstyrning via E-gas, ventil, stegmotor eller tändreglering
  • Uppvarvningskontroll med hjälp av tändning eller tomgångsmotor mot önskat varvtal
  • Flertalet olika möjligheter för att låsa tändning för att underlätta synkning med tändlampa
  • Flex bränsle, kompensera tändning, uppstart, bränsle etc mot etanolvärde
MaxxECU avancerad funktionalitet
  • Hastighetsspärr (två nivåer)
  • Bränslekorrigering på cylindernivå
  • Spridar staging
  • Virtual bränsletank och bränsleåtgång
  • Valbara filter på TPS,RPM och MAP signalerna
  • Trailing ignition (wankel etc)
  • Virtuella funktioner för att aktivera interna funktioner via avancerade villkor
  • Använd en TYPE-K givare som IAT upp till 350grader C
  • Kolsyre laddtrycksregleringsmöjligheter för dragracing
  • Aktivera extra tabeller för korrigering mot knapp eller interna funktioner med villkor
  • Power management system för att begränsa effekten vid dragracing och gata med mycket effekt
  • CAN inputs (avancerat) - Ta emot CAN bus data från externa enheter som skickar CAN som sedan kan användas för att trigga funktioner
  • Starta den interna loggningen baserat på egna villkor, såsom hastighet, laddtryck, antal lagrade felkoder etc, möjligheterna är oändliga
  • Timer och räknare, samt meter räknare
  • CAN för OEM protocol, OBDII
  • Kopplingsslir kontrol utifrån egna tabeller som exempel på styrning som kan göras
  • Mäta spridarresistans direkt från MTune
  • Inbyggt trigger oscilloskop
  • Inbyggd trigger logger
  • Valbara axlar i princip alla tabeller
  • Flexibla utgångsfunktioner
  • Flexibla PWM/FREQ utgångsfunktioner
  • Hastighetsutgång som kan kalibreras
  • Varvräknarutgång med valbar utspänning (+5/12V)
  • Seq låde styrning
MaxxECU VANOS/VVTi stöd
  • Jämna tänder
  • Alfa Romeo Twin Spark 95 - 05
  • AMG C63 V8
  • BMW 6+1 extra (S50)
  • BMW M62 (rising)
  • BMW S65
  • Chrysler Hemi SRT-8 32-2-2
  • Ford BARRA
  • Ford Duratec (CAM)
  • Ford Mustang 5.0 Coyote
  • Ford ST170 (CAM)
  • Honda K20A2
  • GM LS3
  • N-1 on cam (missing tooth)
  • N+1 extra tooth
  • Nissan VQ35DE
  • Nissan HR16DE
  • Nissan VK45DE
  • Volvo T5/T6
  • Mazda MX5 NB cam trigger with missing tooth
  • Mazda MX5 NC
  • Mitsubishi EVO (MIVEC)
  • Subaru MY06 - MY14 (WRX STI)
  • Suzuki swift 2012-2017 K12B
  • Suzuki Swift M15A 2005 - 2010
  • Suzuki K15B
  • Toyota 1GR-FE/3UR-FE
  • Toyota 2NR
  • Volvo T5/T6
  • Volvo B5244S
  • VW 1.8T (CAM)
  • Porsche 996 2001-2005 M96/70

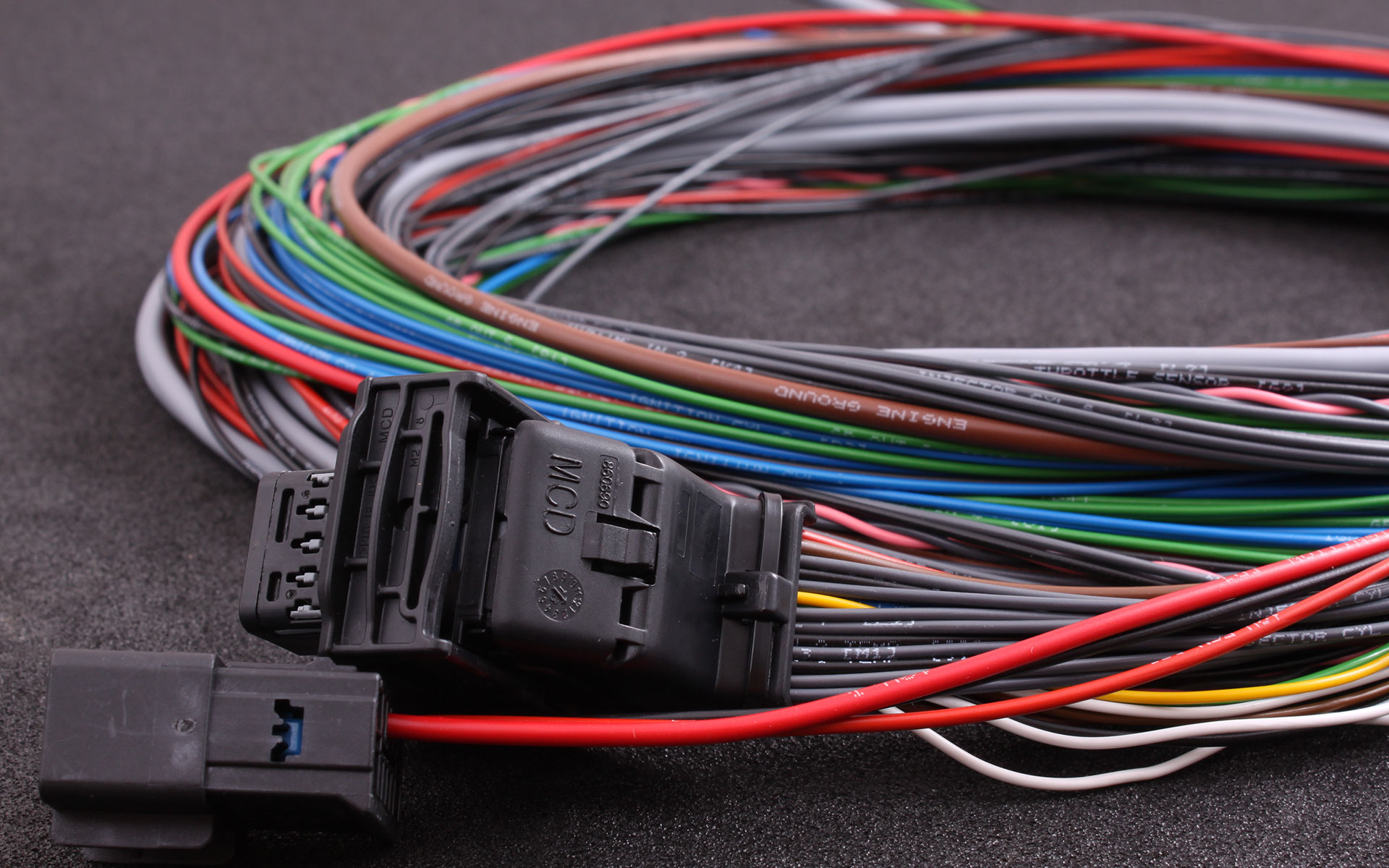

Allt MaxxECU kablage består av högkvalitativ tunnväggig kabel. Alla kablar är märkta med sina funktioner. Vi har gjort allt för göra installationer så enkel som möjligt för dig som användare

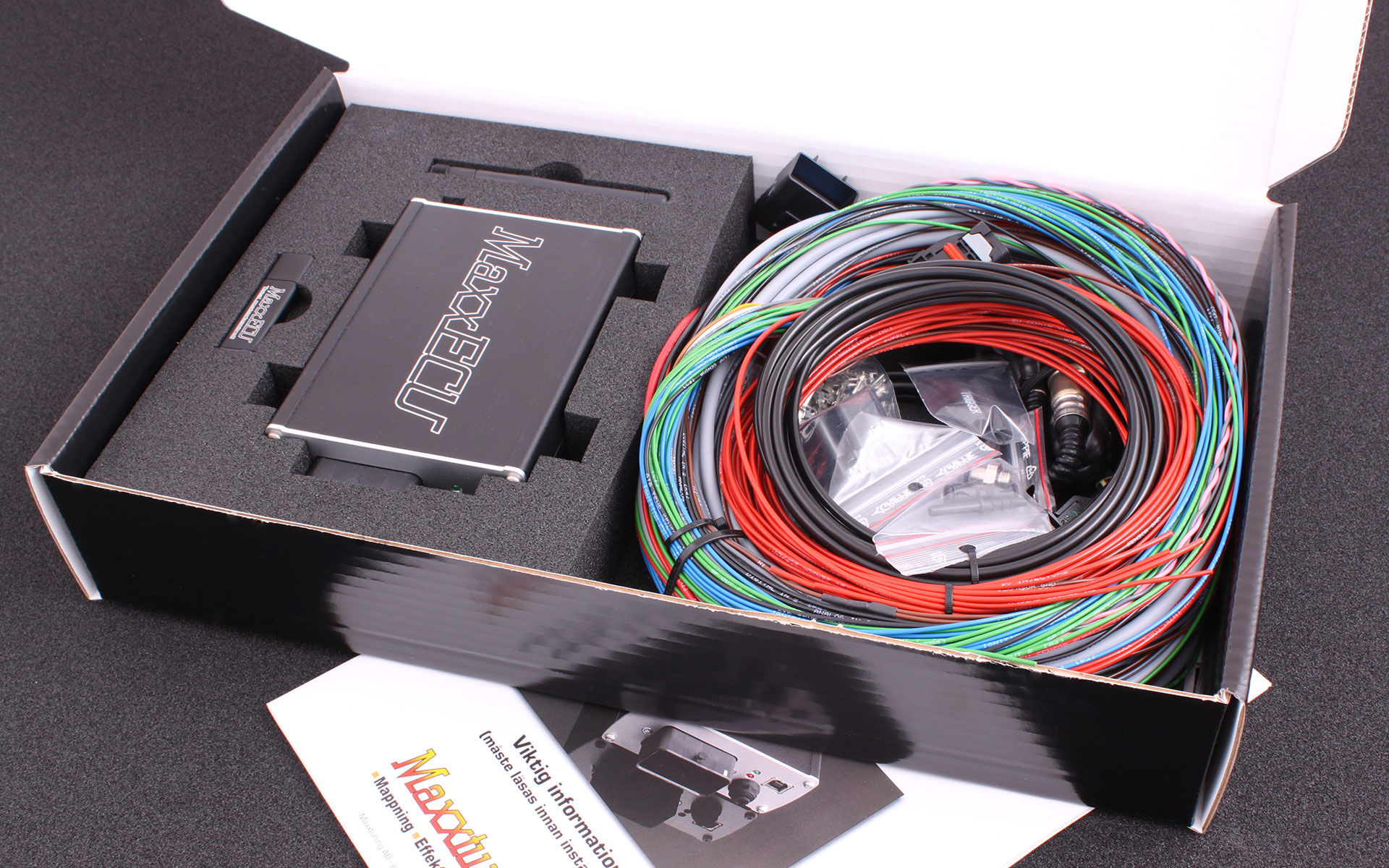

Vi föredrar att sälja våra toppmoderna produkter som snyggt förpackade kit, komplett med kablage, bredbandslambda och kontaktdon

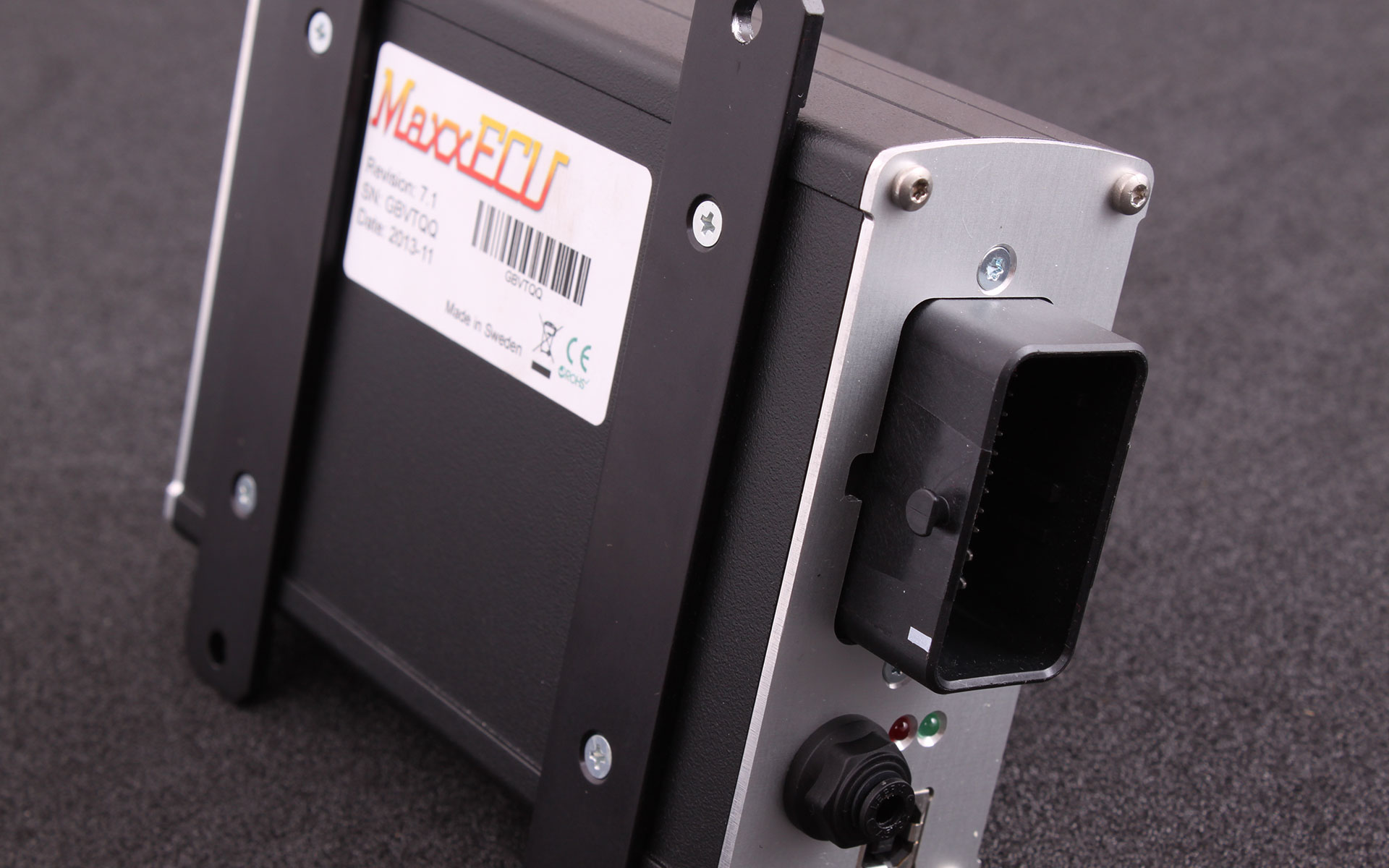

Modern och robust aluminiumhölje i exceptionell byggkvalitet.
